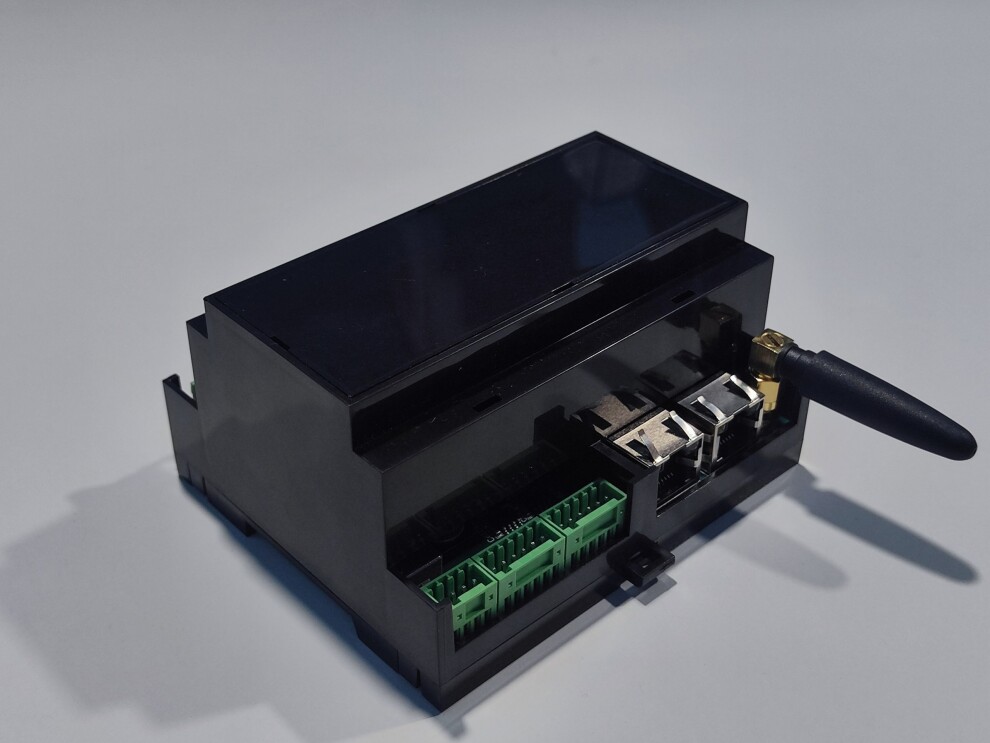

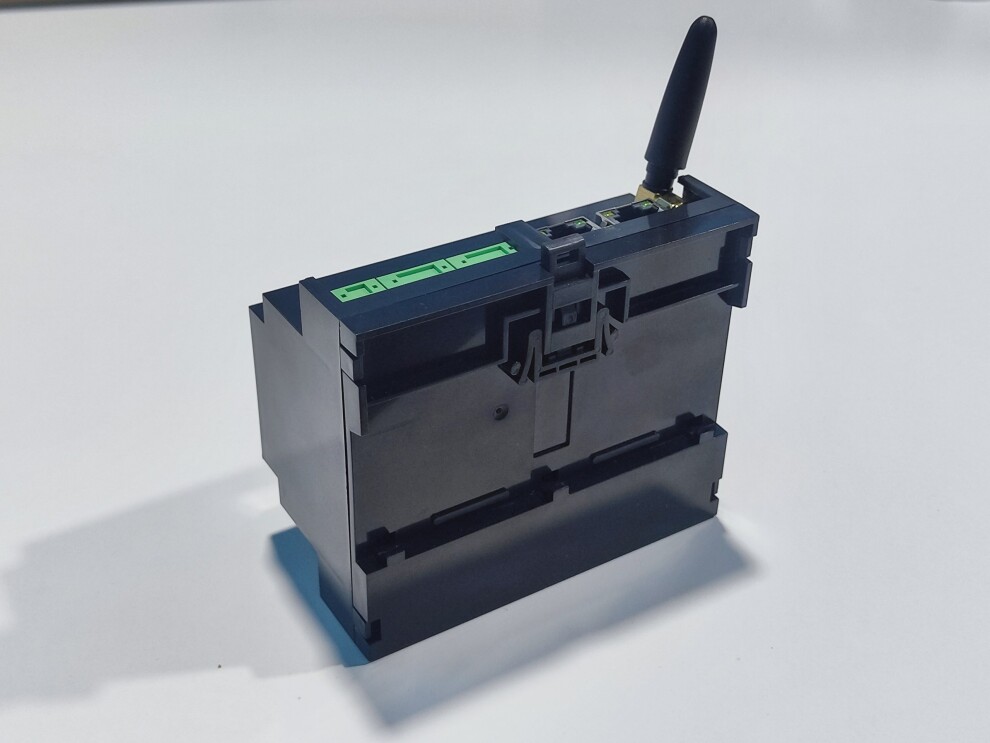

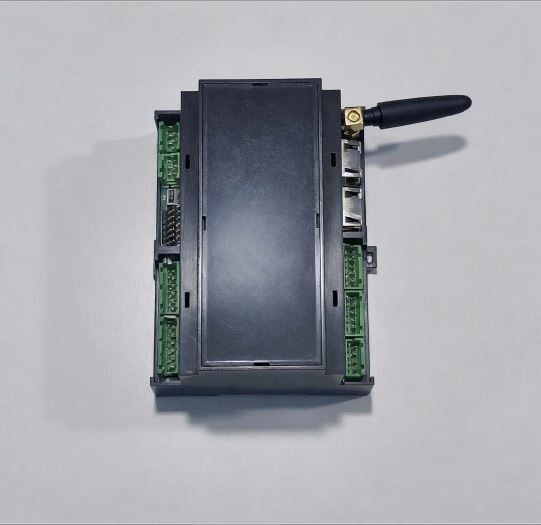

Электронная часовая станция ЭС-02

Каналы связи и удаленное администрирование

Взаимодействие с оператором построено на основе встроенного сотового модуля. Достаточно установить SIM-карту любого оператора. Управление и мониторинг выполняются через интернет с использованием удаленного сервера. Доступны следующие действия:

· просмотр текущего состояния механизмов и показаний всех датчиков;

· удаленная настройка параметров и запуск часов;

· групповое обновление встроенного программного обеспечения для всех подключенных устройств без демонтажа или вскрытия корпусов.

Дополнительно предусмотрено сохранение управляемости при временной потере сотового сигнала — данные будут переданы при восстановлении связи.

Способы обеспечения точности хода

Для формирования эталонного времени используется три независимых источника:

· сигналы спутниковой навигации GPS;

· данные сетевых серверов точного времени (доступных через интернет);

· внутренний кварцевый генератор высокой стабильности, вступающий в действие при отсутствии внешних сигналов.

Система самостоятельно обрабатывает сведения о геолокации (через интернет или GPS), устанавливает нужный часовой пояс, переводит стрелки при сезонной смене времени и автоматически корректирует любые замеченные отклонения.

Защита от несанкционированного изъятия

При попытке незаконного демонтажа или краже активируется механизм приблизительного позиционирования по ближайшим вышкам сотовой связи (LBS). Важно: данная возможность сохраняется даже при полном отключении внешнего электропитания — контроллер использует энергию собственного аккумулятора.

Подключение исполнительных механизмов и дополнительных устройств

Контроллер способен одновременно управлять двумя независимыми часовыми механизмами. Сигналы управления подаются в виде поляризованных минутных импульсов напряжением 12 В. Предусмотрена функция первичной дистанционной настройки с автоматическим поиском корректного положения стрелок.

К системе можно подключать элементы внутренней подсветки циферблата. Интенсивность свечения регулируется удаленно, номинальное значение составляет 20 люкс. Указанные параметры обеспечивают уверенное считывание показаний с расстояния 20–25 метров при угле обзора до 160 градусов. Дополнительно устройство выводит на экран измеренные значения наружной температуры и атмосферного давления.

Организация электроснабжения

Контроллер подключается к бытовой сети переменного тока (230 В, 50 Гц). В темное время суток устройство активирует подсветку циферблатов и заряжает встроенные аккумуляторные батареи. В светлое время суток, а также при любом отключении внешнего электричества, ход часов обеспечивается исключительно за счет накопленной в батареях энергии. Таким образом, отсчет времени никогда не прерывается.

Комплекс датчиков и непрерывная диагностика

В процессе эксплуатации блок управления циклически собирает информацию по следующим позициям:

Контроль стрелок

Оптические датчики проверяют фактическое положение часовой и минутной стрелок с частотой один раз в час. При обнаружении рассогласования инициируется автоматическая подстройка. Если производится демонтаж часов, стрелки приводятся в специальное транспортировочное положение для предотвращения повреждений.

Климатические измерения

Устройство измеряет температуру внутри корпуса и снаружи, уровень относительной влажности, а также регистрирует факт запотевания стекол.

Охранные функции

Предусмотрены датчики, реагирующие на удары, попытки демонтажа или кражи. Дополнительно контролируется плотность закрытия створок корпуса.

Контроль энергосистемы

Отслеживаются параметры зарядки встроенного аккумулятора, что гарантирует безаварийное переключение на резервное питание.

В случае выхода из строя любого из фотодатчиков система немедленно формирует аварийный отчет и отправляет его оператору.

Назначение и действия

Устройство предназначено для управления стрелочными часами, эксплуатируемыми на открытом воздухе. Решение задач по контролю хода, синхронизации и настройке параметров достигается за счет комбинации аппаратных средств, микропрограммного обеспечения и интерфейса оператора. Работоспособность системы сохраняется как при наличии внешнего питания, так и в полностью автономном режиме.
